Chaîne d'amarrageest une chaîne en acier robuste utilisée pour sécuriser les navires, les plates-formes offshore ou les actifs flottants en position sur le fond marin. Il remplit un double rôle : premièrement, absorber et distribuer les forces du vent, des vagues, du courant et de la marée ; et deuxièmement, assurer un maintien en station stable dans des conditions maritimes variables.
Une chaîne d’amarrage est essentiellement une série de maillons de chaîne en acier interconnectés (sans clous ou maillons) qui forment la ligne d’amarrage depuis le chaumard ou la proue de l’actif flottant jusqu’à l’ancre sur le fond marin. Il doit répondre à des exigences élevées de résistance, de fatigue, de corrosion, d’abrasion et de performance de charge dynamique.
Les paramètres clés d'une chaîne d'amarrage de haute qualité typique peuvent inclure (sans s'y limiter) les éléments suivants :
| Paramètre | Valeur/Description typique |
|---|---|
| Diamètre nominal du maillon (d) | par exemple, 100 mm, 127 mm, 137 mm (pour les grandes applications offshore flottantes) |
| Charge de rupture (BL) | Défini par les normes de classification, dépend du grade de la chaîne (R3, R4, R5 etc.) |
| Masse unitaire par mètre (m) | Pour chaîne sans clous : m ≈ 19,9 d² (te/m) selon diamètre du maillon en mètres |
| Module de Young (E) | Valeurs typiques : 5,44×10⁷ kN/m² pour les modèles sans crampons ; 6,40×10⁷ kN/m² pour chaîne à maillons |
| Longueur de la chaîne (L) | Cela dépend de la profondeur de l'eau, de la portée et de la conception de la caténaire. Par exemple, un semi-submersible de 10 MW à 44 m de profondeur utilisait des longueurs de chaîne d'environ 650 m. |
| Durée de vie/état de service | Doit être vérifié sous charges dynamiques, état de la mer, usure de la chaîne, abrasion au contact du fond marin |

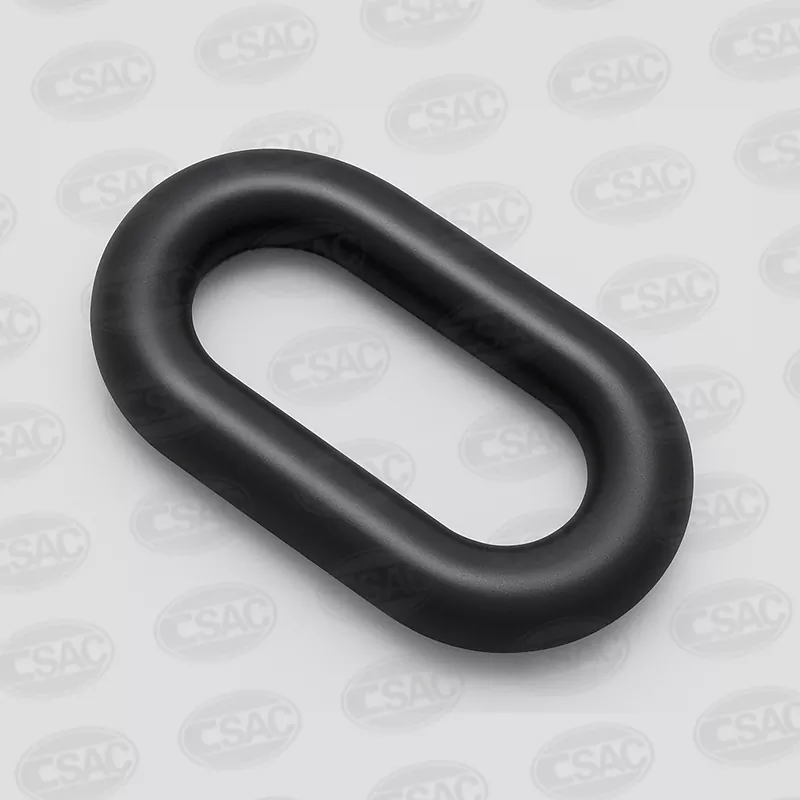

A titre d'exemple, un fabricant pourrait fournir une chaîne d'amarrage sans goujons de diamètre nominal 127 mm, de masse unitaire ~0,353 t/m (d'après étude).
Haute résistance et durabilité– Les chaînes d'amarrage sont conçues pour supporter de lourdes charges dynamiques (du vent, des vagues, du courant) et fournir un lien robuste entre l'actif flottant et le fond marin. Ils sont préférés aux lignes synthétiques dans les environnements difficiles ou à long terme.
Portée et absorption d'énergie– Une longueur de chaîne (portée) correctement conçue crée une forme de caténaire, fournissant à la fois du poids et une force de rappel horizontale. Par exemple, une chaîne plus longue agit comme un amortisseur contre les charges de choc.
Rentabilité et cycle de vie– Bien que le coût initial d’une chaîne lourde soit élevé, sa durée de vie, son faible entretien (par rapport à d’autres systèmes d’amarrage) et sa fiabilité en font un investissement judicieux. Pour les éoliennes flottantes offshore, le coût de la chaîne d’amarrage constitue une partie importante mais justifiée du système.
Sensibilisation à l'usure et à l'entretien– L’usure se concentre souvent dans la « section de frottement » où la chaîne repose sur le fond marin et subit une abrasion induite par le mouvement. Une inspection régulière est nécessaire.
Préparation à l'avenir– À mesure que les installations offshore se déplacent vers des eaux plus profondes et que les plates-formes flottantes augmentent leur capacité, les diamètres, les longueurs et l’endurance à la fatigue des chaînes augmentent. Les études de sensibilité des paramètres montrent que la longueur a un effet majeur sur la réponse dynamique.
Ainsi, la chaîne d'amarrage n'est pas simplement une « chaîne lourde », mais un composant finement conçu dont les spécifications correctes influencent grandement la sécurité opérationnelle, le coût et la longévité.
Commencez par établir les charges environnementales (vent, vagues, courant), la profondeur de l'eau, l'état du fond marin et l'enveloppe de mouvement de l'actif flottant. Utilisez la théorie de l'amarrage caténaire pour déterminer la longueur de chaîne requise, le diamètre, le poids par mètre, la charge d'ancrage et les facteurs de sécurité. Par exemple : la longueur de la chaîne et le diamètre nominal affectent la tension, la rigidité et le comportement en position couchée.
Sélectionnez le type de chaîne (par exemple R3, R4), le type de maillon (sans crampons pour de nombreux amarres), la finition (revêtements, galvanisation, surépaisseur de corrosion). Vérifiez les données du fabricant pour la masse unitaire, la charge de rupture et le module.
Déployez la chaîne en segments, fixez-la à l'ancre et au chaumard du navire. Prévoir une portée de chaîne correcte (souvent 2 × -3 × profondeur d'eau selon le site). Assurez-vous que la section allongée sur le fond marin est suffisante pour absorber les mouvements ; trop court peut entraîner des charges de choc soudaines, trop long peut réduire la rigidité de restauration.
Surveillez la longueur de la chaîne, la tension, l’orientation et le contact avec le fond marin. Utilisez des méthodes de mesure (pieds à coulisse, photogrammétrie) pour évaluer l’allongement ou l’usure des maillons.
Établir un programme d'inspection. Domaines clés : allongement des liens, pénétration de la corrosion, usure au contact du fond marin, fissuration par fatigue. Remplacez ou remettez à neuf la chaîne si nécessaire.
Effet détendu et tenduen eau peu profonde : une chaîne trop longue peut être détendue et provoquer un mouvement excessif ; trop court peut entraîner une pré-tension élevée et une marge de sécurité réduite. L'analyse de sensibilité montre que la longueur domine.
Zones d'usure: La section de frottement (là où la chaîne touche le fond marin) subit une abrasion ; une surveillance est nécessaire.
Corrosion et fatigue: Particulièrement en milieu marin, l'entretien et les traitements de protection sont essentiels.
Portée inappropriée: Si la portée de la chaîne n'est pas appropriée (longueur par rapport à la profondeur de l'eau par rapport aux forces), les performances d'amarrage se dégradent.
Avec l’expansion de l’énergie éolienne flottante, les champs de pétrole et de gaz en eaux plus profondes et les exigences croissantes en matière de fiabilité de maintien en position, les chaînes d’amarrage évoluent. Les principales tendances comprennent :
Augmentation des diamètres nominaux et de la masse unitaire à mesure que la profondeur de l'eau et la taille des plates-formes augmentent. Par exemple, des études montrent que passer de 117 mm à 137 mm améliore la marge de sécurité.
Des qualités de matériaux avancées et des aciers résistants à la fatigue pour prolonger la durée de vie sous des charges dynamiques.
Technologies améliorées de mesure et de surveillance pour l’inspection de la chaîne (pieds à coulisse optiques, photogrammétrie) pour une meilleure gestion du cycle de vie.
Meilleure compréhension de la longueur de la chaîne par rapport au comportement dynamique (analyse de sensibilité) permettant une conception plus intelligente pour réduire les coûts tout en maintenant la sécurité.
Intégration avec des systèmes de surveillance en temps réel (capteurs de tension, capteurs d'usure) permettant une maintenance prédictive et une réduction des temps d'arrêt.
Durabilité : prise en compte des tolérances de corrosion, de la recyclabilité de l'acier de la chaîne et d'une remise à neuf rentable par rapport à un remplacement.
Par conséquent, le choix d’un fournisseur de chaînes d’amarrage de haute qualité garantit désormais non seulement les performances actuelles, mais également la pérennité des actifs marins en évolution.
Questions courantes sur les chaînes d'amarrage
Q1 : Quel diamètre de chaîne doit être sélectionné pour une profondeur d’eau et une taille de plate-forme données ?
A1 : Le diamètre dépend des charges attendues (charge de rupture, tenue en fatigue) telles que définies par les règles de classification et l’enveloppe de mouvement de l’actif. Par exemple, des études montrent que l'augmentation du diamètre nominal réduit le mouvement horizontal de la plate-forme flottante dans des conditions nominales et extrêmes. Le concepteur doit évaluer la profondeur de l'eau, le courant, les conditions de vagues, les charges de chaumard attendues et choisir un diamètre avec un facteur de sécurité adéquat.
Q2 : À quelle fréquence une chaîne d'amarrage doit-elle être inspectée et quels sont les points d'inspection clés ?
A2 : La fréquence des inspections dépend de l’environnement et de la criticité des actifs. Les points d'inspection clés comprennent l'allongement des maillons, l'usure au contact du fond marin, la pénétration de la corrosion, les fissures de fatigue et l'état du point d'ancrage. L'usure est souvent concentrée dans la section de frottement. Une inspection annuelle ou semestrielle typique complétée par une surveillance en service est recommandée pour les amarrages critiques.
En conclusion, une chaîne d'amarrage bien spécifiée, correctement installée et entretenue est un élément fondamental de tout système d'amarrage marin. Il garantit la sécurité, la fiabilité et la valeur à long terme des actifs flottants. Dans ce contexte, les chaînes d'amarrage de haute qualité proposées parChaîne d'ancrage Zhongnan Co., Ltd.fournir une solution robuste pour les demandes actuelles et futures de maintien en poste. Pour une assistance plus détaillée sur les spécifications ou pour explorer des solutions de chaîne personnalisées, veuillezContactez-nous.
