Si votre projet offshore vit ou meurt à cause du maintien en poste (FPSO, semi-submersibles, unités de forage, éoliennes flottantes ou bouées d'amarrage) votre plus grand « risque silencieux » est rarement la chaîne que vous pouvez voir. C'est la performance de la chaîne que vousne peut pasvoir encore : corrosion-fatigue dans les zones d'éclaboussures, vices cachés au niveau des soudures, inadéquation entre la qualité de la chaîne et les charges de conception, les lacunes dans la documentation qui bloquent l'approbation de classe et les délais de remplacement qui se transforment en temps d'arrêt coûteux.
Ce guide explique ce qu'est unChaîne d'amarrage offshore Stud Linkc'est-à-dire, où il surpasse généralement les alternatives, et comment spécifier, inspecter, et procurez-vous-le sans vous laisser piéger par de vagues fiches techniques. Vous obtiendrez également des listes de contrôle pratiques, des tableaux et des FAQ pour que vous puissiez passer du « nous avons besoin d’une chaîne » à « nous disposons d’un système de chaîne d’amarrage conforme, traçable et maintenable ».
Les acheteurs offshore ont rarement du mal avec le concept de « chaîne d’amarrage ». Ils ont du mal avec les résultats : le risque de planification, le risque de sécurité et le coût du cycle de vie qui ne cessent d’augmenter après l’émission du bon de commande. Voici les problèmes les plus courants qu’une solution à goujon est sélectionnée pour réduire.
Dans les amarres à haute tension, la déformation des maillons peut déclencher une réaction en chaîne (jeu de mots) : les maillons torsadés ne tiennent pas bien dans les bouchons et les chaumards, l'usure s'accélère aux points de contact, l'inspection devient plus difficile et le comportement de la ligne devient moins prévisible. Les goujons sont utilisés pour stabiliser la géométrie des maillons afin que la chaîne soit moins sujette à « devenir ovale » et à se tordre lorsqu'elle est soumise à des charges lourdes et répétées.
Les systèmes d’amarrage subissent une charge cyclique due aux vagues, au vent et au courant. Même si les charges de pointe restent dans les limites de conception, les cycles répétés peuvent entraîner des dommages dus à la fatigue, en particulier dans les zones difficiles telles que les zones d'éclaboussures/d'atterrissage, où la corrosion et l'usure mécanique s'associent. Les acheteurs veulent avoir l’assurance que la chaîne est conçue et testée pour un service cyclique offshore, et pas seulement « solide ».
Les projets offshore nécessitent souvent qu'une chaîne soit certifiée/approuvée par des sociétés de classification ou qu'elle réponde à des normes reconnues. Des numéros de chaleur manquants, des rapports de test peu clairs ou une traçabilité faible peuvent retarder l'acceptation et la mise en service. En pratique, une « bonne chaîne » est celle dont les documents survivent à un audit sérieux.
À emporter pratique :Lorsque vous achetez une chaîne d'amarrage, vous achetezpreuve d'ingénierieplusfabrication reproductible... pas seulement des maillons en acier.

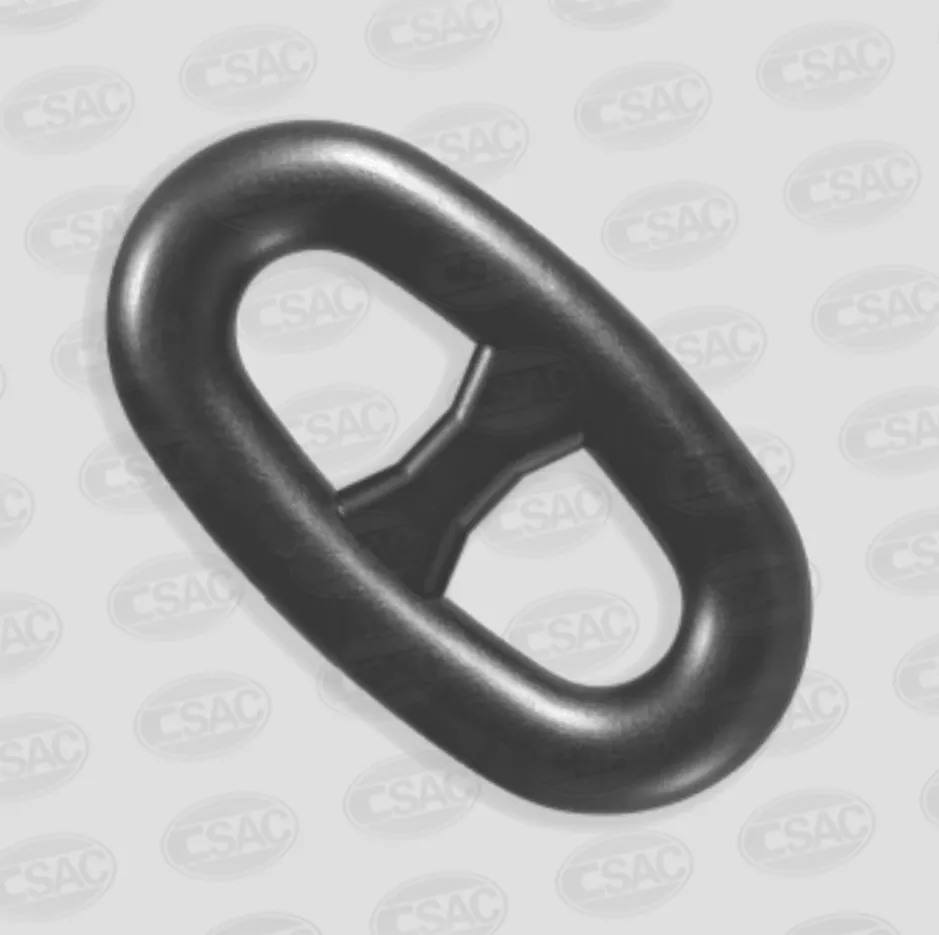

Une chaîne à maillons comprend une barre solide (le « goujon ») sur chaque maillon. Ce renforcement interne modifie le comportement du lien sous charge : il aide le maillon à conserver sa forme, réduit la tendance à la torsion et peut améliorer la stabilité lorsque la chaîne traverse l'équipement ou repose aux points de contact.
| Point de décision | Chaîne à maillons | Chaîne sans clous | À retenir de l'acheteur |
|---|---|---|---|
| Résistance à la déformation | Plus haut (le goujon prend en charge la forme du lien) | Inférieur (plus sujet à la distorsion du lien sous certaines charges) | Le lien à goujons est souvent préféré pour le maintien en station à long terme et à forte charge. |
| Tendance à la torsion/au pli | Tendance réduite dans de nombreuses applications | Peut être plus flexible, mais peut se tordre selon le système | Choisissez en fonction du routage de votre ligne, de votre guide-câble/bouchons et de votre profil de fonctionnement. |
| Manutention et poids | Plus lourd par longueur | Plus léger et plus flexible | Les modèles sans crampons peuvent être intéressants là où la maniabilité et le poids sont essentiels. |
| Cas d'utilisation typiques | Unités offshore, amarrages longue durée, zones haute tension | Certains mouillages marins, où flexibilité/poids est privilégié | Faites correspondre le type de chaîne à votre profil de risque, et pas seulement au coût. |
Les acheteurs passent souvent directement au « diamètre et à la qualité ». C’est nécessaire, mais ce n’est pas suffisant. Un processus de sélection fiable relie les exigences de la chaîne aux conditions réelles d’exploitation du projet.
Les chaînes d'amarrage offshore sont généralement spécifiées par qualités (souvent appelées qualités « R » dans l'industrie). Ne considérez pas la note comme une étiquette de vanité, mais plutôt comme un levier de conception : une qualité supérieure peut réduire le diamètre/le poids pour un niveau de résistance donné, mais elle peut également accroître la surveillance du contrôle et des tests de fabrication.
Une chaîne n’est aussi pratique que le système qu’elle traverse. Avant de verrouiller la chaîne, vérifiez :
Les appels d’offres vagues génèrent des résultats vagues. Si vous voulez des devis concrets et moins de surprises après l'attribution, utilisez une liste de contrôle qui force la clarté dès le début.
Si vous achetez pour le maintien en poste offshore, envisagez d’ajouter « l’exhaustivité de la documentation » comme exigence notée. Le devis le moins cher peut devenir le plus cher si l’acceptation est retardée.
Une chaîne solide est facile à promettre. Une chaîne fiable est plus difficile : elle nécessite une fabrication contrôlée, un traitement thermique cohérent et des preuves de tests liées à chaque longueur livrée.
| Question | À quoi ressemble une bonne réponse | Drapeau rouge |
|---|---|---|
| Pouvez-vous montrer des exemples de rapports de test liés aux ID de lot ? | Format de rapport clair + identifiants traçables + valeurs cohérentes | PDF génériques sans liaison par lots |
| Comment éviter les confusions entre les séries/lots ? | Marquage défini + workflow contrôlé + piste d'audit | « Nous le gardons organisé » sans système |
| Quelle est votre approche du risque de fatigue en mer ? | Parle du chargement cyclique, des zones critiques, de la stratégie d'inspection | Ne répète que les termes marketing « haute résistance » |
| Comment gérez-vous l’inspection de classe/tiers ? | Le processus est routinier, planifié et documenté | "On pourra le faire plus tard si besoin" |
Même la meilleure chaîne peut être endommagée par une mauvaise manipulation. Les acheteurs étrangers peuvent réduire le coût du cycle de vie en faisant de la « réalité sur le terrain » une partie des exigences en matière d'approvisionnement, et non une réflexion après coup.
Dans de nombreux systèmes d’amarrage, une petite partie de la ligne peut générer l’essentiel du risque. Pensez à concevoir votre plan d’inspection autour de :
État d’esprit de l’acheteur :« Qu'allons-nous inspecter en premier lorsque quelque chose ne semble pas correct ? » est la bonne question à se poser avant d'acheter.
Un fournisseur peut paraître parfait sur une page produit. Votre travail consiste à confirmer trois choses : la capacité, la répétabilité et la réactivité sont examinées à la loupe.
Pour les projets offshore qui nécessitent des niveaux d'amarrage couramment utilisés et une gamme de tailles définie, des fabricants tels queChaîne d'ancrage Zhoushan Zhongnan Co., Ltd.répertorier publiquement les offres de chaînes d'amarrage offshore à goujons par catégories (couramment référencé dans les applications offshore) et une gamme de diamètres adaptée à de nombreux projets, ainsi que des capacités de certification multi-sociétés. Utilisez cette transparence comme référence : si un fournisseur ne peut pas indiquer clairement la portée de la qualité/taille et le support de certification, le risque de votre projet augmente.
« Plus résistant » dépend de la qualité, du diamètre et de la manière dont la chaîne est fabriquée et testée. Le goujon aide principalement à stabiliser la forme du maillon et à réduire la déformation. Les performances en matière de résistance et de fatigue proviennent de la combinaison complète de la qualité des matériaux, de l’intégrité du soudage, du traitement thermique et des tests de conformité.
Partez de votre analyse d’amarrage et du cahier des charges du projet. Les projets offshore courants font référence aux qualités « R », mais le choix correct dépend des charges de conception, objectifs de fatigue et contraintes de poids/maniabilité. Si vous n'avez pas de spécification finalisée, utilisez votre base de conception technique pour définir les exigences de qualité minimale, puis validez la capacité du fournisseur avec des preuves de test.
Exigez (1) une traçabilité, (2) un pack complet de tests/documents et (3) un flux de travail de certification/inspection clair dans votre appel d'offres, avant de comparer les prix. Le risque d’approvisionnement est généralement un problème de paperasse et de processus bien avant qu’il ne devienne un problème dans le secteur de l’acier.
Au minimum : les identifiants des lots/shots, les numéros de chaleur (le cas échéant), l'identification des qualités et une carte documentaire qui relie chaque longueur livrée à ses résultats de test. La traçabilité est ce qui vous permet d'enquêter rapidement sur les problèmes et d'éviter des quarantaines coûteuses pour l'ensemble de l'envoi.
Confirmez rapidement les exigences géométriques et dimensionnelles. Partagez vos contraintes d'équipements (type de butée, géométrie du chaumard, tracé de la ligne) et demander des confirmations dimensionnelles au fournisseur. Les problèmes de compatibilité sont beaucoup moins coûteux à résoudre au stade de la demande d’offre qu’à l’étranger.
Si vous spécifiez ou recherchez unChaîne d'amarrage offshore Stud Link, traitez votre demande de prix comme un document d'ingénierie : définissez la qualité et la taille, exigez la traçabilité et demandez la preuve que le fournisseur peut fournir un dossier de documentation complet et vérifiable. C'est ainsi que vous protégez à la fois le calendrier, la sécurité et les coûts du cycle de vie.
Pour des devis basés sur des projets, une documentation prête à être certifiée et une discussion claire sur les options de qualité/diamètre, tendre la main àChaîne d'ancrage Zhoushan Zhongnan Co., Ltd.etContactez-nouspour lancer un examen technique de la demande de prix.
