Chaîne d'amarrage offshore à maillons de qualité R3-R3S

La chaîne d'amarrage offshore à maillons de grade R3-R3S est un produit d'amarrage robuste que CSAC Chain a développé spécifiquement pour les environnements difficiles des opérations offshore. Doté d'une conception structurelle à « maillons à crampons », caractérisée par la présence de goujons internes dans les maillons de la chaîne, il offre une stabilité structurelle supérieure par rapport aux chaînes sans crampons. Cette conception minimise efficacement la déformation et la concentration des contraintes tout en réduisant le risque de vrillage, ce qui la rend parfaitement adaptée aux scénarios d'amarrage en mer impliquant une exposition prolongée à des charges cycliques. Les variantes Grade R3 et Grade R3S sont fabriquées en acier à haute résistance ; notamment, la variante Grade R3S offre une résistance à la fatigue et une ténacité améliorées, lui permettant de répondre aux exigences les plus rigoureuses du service offshore à long terme. Grâce à ses performances globales exceptionnelles, la chaîne d'amarrage offshore à maillons de grade R3-R3S s'est imposée comme un composant d'amarrage essentiel dans le secteur de l'ingénierie offshore.

Caractéristiques du produit

1. Structure Stable, forte résistance à la torsion et au pliage

La chaîne d'amarrage offshore à maillons de grade R3-R3S présente une conception structurelle à maillons de goujon, dans laquelle chaque maillon de chaîne est équipé d'un goujon central. Comparée aux chaînes sans crampons, cette conception offre une résistance supérieure et une déformation minimale. Il est moins sujet à la torsion ou à l'emmêlement lors de l'empilage et du déploiement, ce qui réduit efficacement la concentration des contraintes pendant les opérations d'amarrage et empêche la déformation ou les dommages du lien. Cela améliore la stabilité et la sécurité globales du système d'amarrage, le rendant parfaitement adapté aux exigences d'amarrage à long terme des plates-formes offshore de grande et moyenne taille.

2. Matériaux haut de gamme, performances globales exceptionnelles

Nous utilisons de l'acier de haute qualité et à haute résistance pour fabriquer nos chaînes d'amarrage offshore à maillons de qualité R3-R3S. Plus précisément, la chaîne Grade R3 est produite en acier 30Mn2, offrant une résistance à la traction d'au moins 690 MPa ; la chaîne de qualité R3S utilise de l'acier 25MnCrMo, présentant une résistance à la traction d'au moins 770 MPa, ainsi qu'une résistance à la fatigue et une ténacité supérieures. Grâce à des processus de traitement thermique rigoureux, nous améliorons encore la dureté et la ténacité de l'acier, permettant au produit de résister aux charges cycliques imposées par les vents, les vagues et les courants offshore, prolongeant ainsi sa durée de vie.

3. Résistant à la corrosion et durable, adapté aux environnements difficiles

Conçue pour résister aux environnements offshore difficiles, caractérisés par une salinité et une humidité élevées, la chaîne d'amarrage offshore à maillons de grade R3-R3S subit des traitements de surface spécialisés. Ces traitements renforcent efficacement la résistance à la corrosion du produit, lui permettant de résister à la dégradation causée par l'érosion de l'eau de mer et le bioencrassement marin. Cela garantit que la chaîne maintient des performances stables tout au long des opérations offshore à long terme tout en réduisant simultanément les coûts de maintenance.

4. Spécifications complètes, personnalisation disponible

La chaîne d'amarrage offshore à maillons de qualité R3-R3S est disponible dans une gamme complète de spécifications, couvrant des diamètres de 34 mm à 142 mm. Nous proposons des options de personnalisation pour des diamètres et des longueurs spécifiques afin de répondre aux exigences uniques du projet de chaque client. De plus, les chaînes peuvent être associées à divers embouts, connecteurs, ancres, manilles, émerillons et autres accessoires, ce qui nous permet de fournir des solutions d'amarrage complètes et uniques adaptées aux besoins distincts de divers projets d'ingénierie offshore.

Paramètres du produit

Avantages techniques

1. Avantages techniques de la R&D

La société entretient un partenariat de collaboration approfondi avec l'Université des sciences et technologies du Jiangsu, ayant créé conjointement « l'Institut de recherche pour le contrôle intelligent et la conception optimisée des câbles marins à haute résistance ». Cet institut se concentre sur la R&D technique et la mise à niveau des chaînes d'amarrage offshore à maillons de grade R3-R3S et des produits associés. En tirant parti des ressources de recherche de l'université ainsi que de l'expérience pratique de fabrication de l'entreprise, nous optimisons continuellement les structures de produits et les processus de fabrication pour améliorer les performances des produits. En outre, l'entreprise détient 17 brevets nationaux et internationaux, dont un brevet luxembourgeois pour un « dispositif de production automatisé de goujons à chaîne ». Cette innovation a permis l'automatisation et la standardisation de la production de goujons de chaîne, augmentant ainsi efficacement l'efficacité de la production et la cohérence du produit tout en minimisant les erreurs humaines.

2. Avantages du processus de fabrication

La chaîne d'amarrage offshore à maillons de grade R3-R3S utilise la technologie de soudage bout à bout par flash pulsé, une méthode de soudage à l'état solide efficace et hautement applicable. Cette technique améliore efficacement la résistance et la ténacité des joints soudés, prévient les défauts de soudage et garantit la fiabilité des connexions des maillons de chaîne. De plus, nous avons optimisé nos processus de traitement thermique ; en contrôlant avec précision les températures et les durées de chauffage et de refroidissement, nous garantissons la pleine réalisation des propriétés potentielles de l'acier, garantissant ainsi que chaque section de la chaîne d'amarrage offshore à maillons de grade R3-R3S possède des propriétés mécaniques stables.

3. Avantages du contrôle qualité

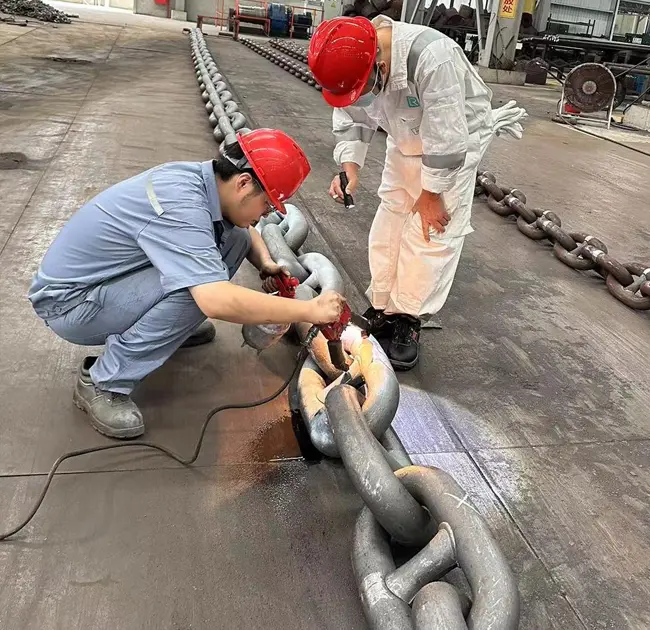

Nous avons mis en place un système complet d'inspection de la qualité qui soumet chaque étape, de l'approvisionnement en matières premières à l'expédition du produit final, à un examen rigoureux. Dès l’arrivée des matières premières, nous effectuons des inspections approfondies de la composition et des propriétés mécaniques de l’acier. Pendant le processus de production, nous effectuons une surveillance en temps réel de la qualité du formage, du soudage et du traitement thermique des maillons de chaîne. Avant l'expédition, les produits finis sont soumis à une série de tests, notamment des tests de traction, des tests d'impact et des tests de résistance à la corrosion, pour garantir que la chaîne d'amarrage offshore à maillons de grade R3-R3S est conforme aux normes internationales et aux spécifications du client ; les produits ne sont livrés aux clients qu'après avoir passé avec succès toutes les inspections.

Cas de candidature

Nos chaînes d'amarrage offshore à maillons de grade R3-R3S ont été largement déployées dans de nombreux projets d'ingénierie offshore dans le monde entier. Réputés pour leurs performances stables et leur qualité fiable, ils ont été très appréciés par nos clients. Voici quelques exemples typiques :

Cas 1 : Projet d’énergie éolienne offshore en Asie du Sud-Est

Emplacement du projet : Un parc éolien offshore au large des côtes d’un pays d’Asie du Sud-Est.

Exigences du projet : Un système d'amarrage compatible avec les éoliennes offshore semi-submersibles était requis. Les chaînes d'amarrage devaient démontrer une résistance exceptionnelle à la fatigue, une résistance à la corrosion et une capacité portante élevée. Les spécifications allaient de 80 mm à 100 mm, et la double certification DNV et ABS était obligatoire.

Solution : Nous avons fourni à ce projet des chaînes d'amarrage offshore à maillons de qualité R3S, ainsi que les accessoires d'accompagnement tels que des manilles et des émerillons. Fabriqués à partir d'acier 25MnCrMo à haute résistance et produits via le procédé de soudage bout à bout par impulsion, les produits ont été soumis à des procédures de fabrication et d'inspection rigoureuses, en stricte conformité avec les normes DNV et ABS. De plus, le traitement anticorrosion de surface a été optimisé pour s'adapter aux caractéristiques environnementales marines spécifiques du site du projet.

Commentaires sur le projet : Depuis leur mise en service, les produits ont fonctionné avec une grande stabilité, résistant efficacement aux vents offshore, aux vagues et à la corrosion de l'eau de mer. Aucun problème de qualité n'est survenu et les chaînes ont réussi à répondre aux exigences d'amarrage à long terme des éoliennes, ce qui leur a valu les éloges des parties prenantes du projet.

Cas 2 : Projet national de mise à niveau de l'amarrage du FPSO

Localisation du projet : Une plateforme FPSO en mer de Chine méridionale.

Exigences du projet : Une mise à niveau du système d'amarrage existant était nécessaire, impliquant le remplacement de certaines chaînes d'amarrage vieillissantes. Les nouvelles chaînes devaient être entièrement compatibles avec le système existant tout en possédant une résistance élevée à la traction et une excellente résistance à la fatigue. Les spécifications allaient de 120 mm à 142 mm et la certification CCS était requise.

Solution : Nous avons fourni à ce projet une combinaison de chaînes d'amarrage offshore à maillons de grade R3 et R3S, en déployant des produits de grade R3S pour les sections critiques et des produits de grade R3 pour les sections non critiques. Cette approche a répondu avec succès aux exigences de performance du projet tout en optimisant simultanément les coûts du projet. De plus, nous avons fourni des conseils techniques professionnels concernant le processus d’installation.

Retour d'expérience sur le projet : Après l'installation, les produits ont démontré une parfaite compatibilité avec le système existant et ont fonctionné avec stabilité. La capacité portante et la résistance à la fatigue répondaient aux spécifications du projet, améliorant efficacement la sécurité d'amarrage de la plate-forme FPSO et prolongeant la durée de vie globale du système d'amarrage.
