L’ensemble précurseur pivotant est un composant compact mais essentiel au système d’ancrage d’un navire. Placé entre l'ancre et la chaîne d'ancre principale, il empêche la torsion de s'accumuler le long de la chaîne lorsque le navire lacet ou oscille sous l'effet du vent, du courant et des vagues. Sans un ensemble pivotant correctement sélectionné, la chaîne peut se tordre, entraînant une usure excessive, un blocage dans le chat sauvage et même une défaillance de l'ancrage.
Ce guide fournit une comparaison structurée et basée sur des règles entre les deux configurations dominantes : 3 liens etAncêtres pivotants à 4 maillons- et propose des critères de décision clairs pour les types de navires, les contraintes d'espace et les exigences de la société de classe.
Les deux configurations sont fabriquées conformément à la norme ISO 1704 (Construction navale – Chaînes d'ancre à goujons) et sont généralement produites à partir d'acier allié ou d'acier au carbone de grade 2 ou 3, avec des composants traités thermiquement et testés.
Tous les précurseurs pivotants doivent être fournis avec un certificat de test délivré par une société de classification autorisée, telle que DNV-GL, ABS, BV, LR ou NK. Le certificat doit inclure les résultats des tests de charge d'épreuve, les valeurs de charge de rupture (le cas échéant), la traçabilité des matériaux et la vérification dimensionnelle.
La distinction fonctionnelle entre les deux conceptions réside dans le nombre de maillons et la séquence de connexion, qui affectent directement la longueur dimensionnelle, la compatibilité avec les manilles et l'interchangeabilité.
Comprend EL + SW + EL (Lien élargi + Pivot + Lien élargi). Cet ensemble compact omet le maillon d'extrémité, ce qui entraîne une longueur axiale globale plus courte. Il est conçu pour les installations où l'espace autour de la poche d'ancrage ou du chat sauvage est restreint. Cependant, le lien d'extrémité étant absent, la connexion côté ancrage nécessite généralement une manille dédiée ou une interface adaptée.

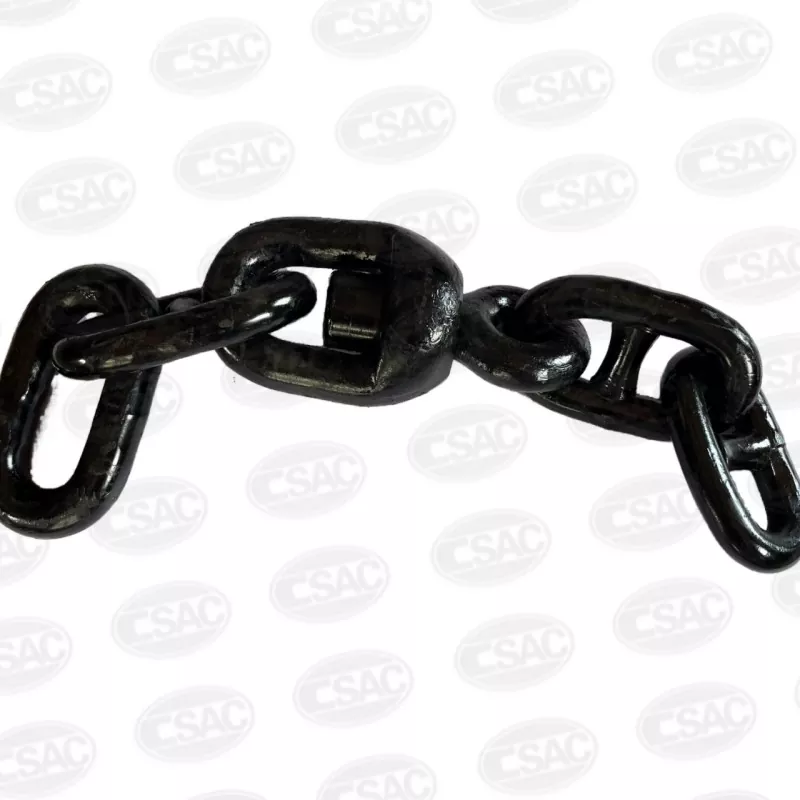

Comprend E + EL + SW + EL (Lien final + Lien élargi + Pivot + Lien élargi). La présence du maillon d'extrémité (E Link) offre une ouverture interne plus grande spécialement conçue pour accueillir une manille d'ancrage standard de type D. Cet arrangement est devenu la norme de l'industrie pour les navires marchands océaniques, offrant une connectivité supérieure, un remplacement plus facile et une compatibilité plus large avec les manilles disponibles dans le commerce.
|
Fonctionnalité |
3-Lien |
4-Lien |
|
Séquence de liens |
EL + SW + EL |
E + EL + SW + EL |
|
Longueur totale |
Plus court, plus compact |
Plus long en raison de la fin du lien |
|
Compatibilité des manilles |
Nécessite un adaptateur spécial/manille personnalisée |
Ajustement direct pour les manilles standard de type D |
|
Application typique |
Poches d'ancre compactes, petites embarcations, espaces restreints |
Navires commerciaux de haute mer, ajustement standard |
|
Entretien et pièces de rechange |
Moins courant ; peut nécessiter une commande personnalisée |
Norme industrielle ; largement disponible |
Le choix entre 3 maillons et4 maillonsles conceptions ne sont pas arbitraires. Il doit être basé sur les paramètres techniques et opérationnels suivants.
Si le puits de chaîne d'ancre, l'écubier ou la poche sauvage impose une limite stricte sur la longueur totale de l'ensemble précurseur, le type à 3 maillons offre une alternative plus courte qui peut s'adapter là où un 4 maillons ne le ferait pas. Vérifiez toujours la longueur d’arrimage rétractée par rapport aux dessins d’agencement général du navire.
Navires marchands océaniques (vraquiers, porte-conteneurs, pétroliers) : sélectionnez la configuration à 4 liens. Il s'agit du choix standardisé pour les principales flottes, garantissant que les pièces de rechange sont facilement disponibles auprès de n'importe quel fournisseur portuaire mondial et que les contrôleurs de classe ne trouveront aucun problème de compatibilité.
Remorqueurs, navires de ravitaillement offshore, embarcations de navigation intérieure et bateaux de travail plus petits – Le 3 maillons peut être acceptable, voire préférable, à condition que la longueur réduite ne compromette pas la connexion de la manille et que la limite de charge d'utilisation (CMU) de l'ensemble correspond ou dépasse celle de la chaîne principale.
Quelle que soit la configuration, les dimensions du précurseur pivotant doivent être adaptées au diamètre nominal de la chaîne (généralement compris entre 12,5 mm et 162 mm). Confirmez que le grade (2 ou 3) des composants précurseurs est identique ou supérieur à celui de la chaîne d'ancrage principale. Le mélange des qualités n'est pas recommandé, sauf approbation expresse de la société de classification.
Consultez les règles applicables de l’État du pavillon du navire et de la société de classe. Certaines notations de classe imposent une analyse de fatigue supplémentaire ou des marges minimales de charge de rupture pour les composants pivotants. Achetez-vous toujours auprès de fabricants détenant des certificats d'homologation pour la gamme de qualité et de taille appropriée, et demandez le rapport d'essai de matériau (MTR) complet avant l'installation.
La sélection entre 3 maillons et 4 maillonsprécurseurs pivotantsdépend en fin de compte d'un compromis entre compacité et connectivité.
Pour la grande majorité des navires commerciaux de haute mer, le type à 4 maillons constitue la norme définitive : il offre un engagement simple des manilles, une disponibilité mondiale des pièces de rechange et une acceptation sans ambiguïté par toutes les principales sociétés de classification.
Pour les embarcations de petit tonnage, à espace limité ou spécialisées, la configuration à 3 maillons constitue une solution viable, à condition que l'interface de la manille de connexion soit soigneusement conçue et que l'indice de résistance de l'assemblage soit entièrement documenté.
Comme dernière étape, il est fortement recommandé d'impliquer le fabricant de l'équipement d'amarrage et l'inspecteur de classe présent lors de la phase de conception ou de remplacement. Ce n'est qu'en recoupant les dimensions, la charge d'épreuve et le certificat de matériau du précurseur avec le système de manipulation d'ancre spécifique du navire qu'une sélection sûre, conforme et opérationnellement solide peut être garantie.
